通过对大量电力事故的分析，引起供电设备故障的直接原因主要是各种高低压开关柜内部触头，变压器、母排、电缆的接头等，因制作质量不良、压接不紧，长期运行造成材质老化、接触电阻增大，在负荷增加时出现接头过热、甚至烧穿。
接头的质量好坏，只能在运行中发现，而且运行时间越长越容易发生过热烧穿事故。因此电力设备的监控，必须对这些容易发热的触头、接头进行跟踪监测。
现在供电系统，依靠人工巡检的方式，来排查发热故障点，但是，在恶劣的天气条件下，在封闭性比较强的高压柜中，很难实现温度的检测。随着负荷的增大，安全生产的需要，保障电力供应的安全可靠是安全生产的必要条件。
1.产品概述
为提高高压开关柜设备的安全性、稳定性，拟在高压开关柜上触头、下触头安装无线传输式温度监测系统，对将来运行中的高压开关柜实施全年365*24小时不间断在线监测，保证供电系统可靠性，减少、避免由于供电故障而造成的不必要的损失，提高生产效率。系统能够记录和保存一定时间范围内的温度数据，并将数据上传至远方监控系统。
2.高压开关柜温点设计
每面柜子主要监测部位为，断路器的上触头、下触头，根据用户需求可以增加到电缆出线接头等部位，按照每面柜子只监测上触头和下触头来算，每面柜子需要6个测温点。

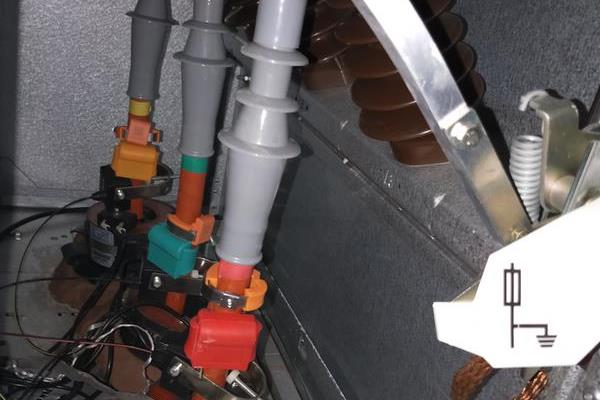

电缆接头处安装

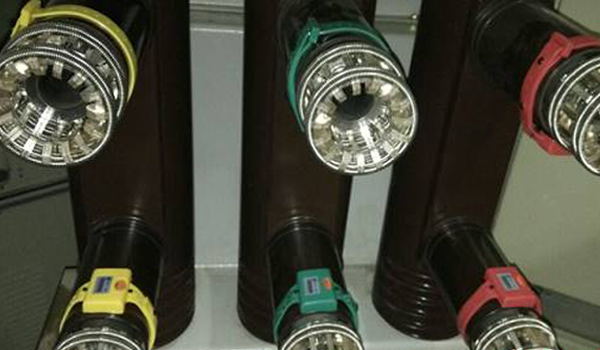

触头处安装
3.无线温度传感器特点
实时性：温度采集时间间隔可以按秒级设定，保证数据的记录、分析及时准确，为设备检修、生产调度等提供可靠依据。
低功耗：采用高效锂电池供电，保证可靠运行5年以上。用户可选无源测温传感器，设备自感应取电。
准确性：测量精度可达±1℃。
系统性：可与电力系统综合自动化系统融为一体，扩充现有系统功能，实现数据共享，便捷管理。
安全性：采用耐高温、阻燃防氧化、抗摔、绝缘等材质制作，等电位、单点、绝缘安装，与动静触头结合点的距离小于10cm没有任何连接导线，方便安装维护，且系统具有极高的安全可靠性。
低成本高效益： 使用该系统后，可以节约购置昂贵的测温仪（如红外成像仪、点式测稳仪等），可以节省人员，提高工作效率，有的放矢地开展设备维修，减少维护工作量，减少事故。
最大发射功率：≤10mW；最远传输距离≥200m（无阻挡）。
（1）有源温度传感器
温度测量范围：-25～+200℃。
测量精度：±1℃。
温度采样频率：默认1分钟（可设置）。
无线频率：2.4GHz/433MHz。
无线传输距离：≤10米（2.4GHz）/≤200米（433MHz）。
电池使用寿命：5~8年。
安装方式：捆绑式。

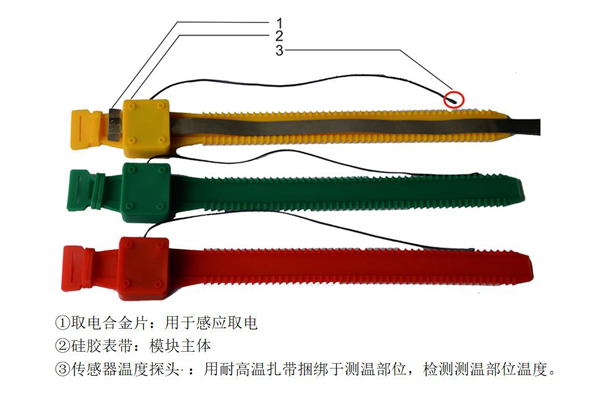

（2）无源温度传感器
温度测量范围：-25～+200℃。
测量精度：±1℃（0~75℃）,±2℃（-20~150℃）。
温度采样频率：默认10秒。
无线频率：433MHz。
无线传输距离：≤200米（433MHz）。
工作电源：感应取电。
启动电流：>5A（满足国家能源行业标准NB/T 42086-2016规定的启动电流 : 不大于0.05倍一次额定电流（大于400A）或20A）。
安装方式：捆绑式。
4.无线通信终端主机
（1）无线通信终端主机功能特点
界面人性化设计，中文面板，操作简单。
安装方便直接固定在墙壁或其他物体上，不破坏原开关柜结构和性能。
抗干扰能力强，能够准确识别和接收探头发出的温度信号，而不受其他设备的影响。
扩充性好，可以在所需区域内自由移动，添加终端。
传感器与测温终端之间采用无线连接，不需要在复杂的电网环境下增加额外的线路，既方便了系统的安装与维护，又减少了对电网安全运行的影响，使系统的安全性、灵活性得到极大提高。
无线通信选择工作于ISM工作频率，对人体无伤害、对周围设备无电磁干扰，符合FCC标准和国家无线管理规定。
可扩展性：每个测温接收通信终端最大容量可接收100个测温探头; 给以后扩容留有足够的空间，而无需增加新的接收装置。
（2）无线通信终端技术指标
接收频率： 433MHZ。
接收灵敏度：-100dBm。
功耗：＜1W。
管理探头数量：最大240个 。
与管理主机传输协议：Modbus协议。
终端地址设置范围：1-250。
与管路主机的电气接口：RS485接口，通讯距离≤1200m（不加中继）。
终端报警方式：蜂鸣器报警；外接报警设备。
工作电压：AC220V±10%,50/60Hz。
继电器承受负载：最大交流250V/7A。
分辨率：1℃。
